Equipo Compacto de ensayo de seguridad eléctrica: alta tensión, resistencia de aislamiento y conductor de protección

Parámetro	Valor
Tensión de ensayo AC	0,1 – 2,5 kV / 0,2 – 5 kV AC, programable
Tensión de ensayo DC (módulo ampliación)	200 – 3.000 VDC / 300 – 6.000 VDC
Corriente de disparo HV	0 – 1 / 10 / 100 mA AC
Corriente de ensayo PE	10 – 32 A
Tensión en vacío medida PE	6 V / 12 V
Rango medida resistencia PE	0 – 1,2 Ω (método de 4 hilos)
Rango medida resistencia de aislamiento (módulo)	1 / 10 / 100 MΩ
Rango de corriente de fuga	0–100 µA / 0–1 mA / 0–10 mA
Interfaz de comunicación	RS-232C; Ethernet y USB

Nuestro equipo técnico le responde en menos de 24 horas

Descripción

El sistema integra en un único equipo, las tres funciones de ensayo de seguridad eléctrica exigidas en norma: alta tensión (HV), resistencia del conductor de protección (PE) y resistencia de aislamiento (IS con módulo opcional).
La fuente de alta tensión es completamente electrónica y con salida flotante, lo que permite una programación precisa de la tensión y garantiza la seguridad del operario frente a contactos accidentales.

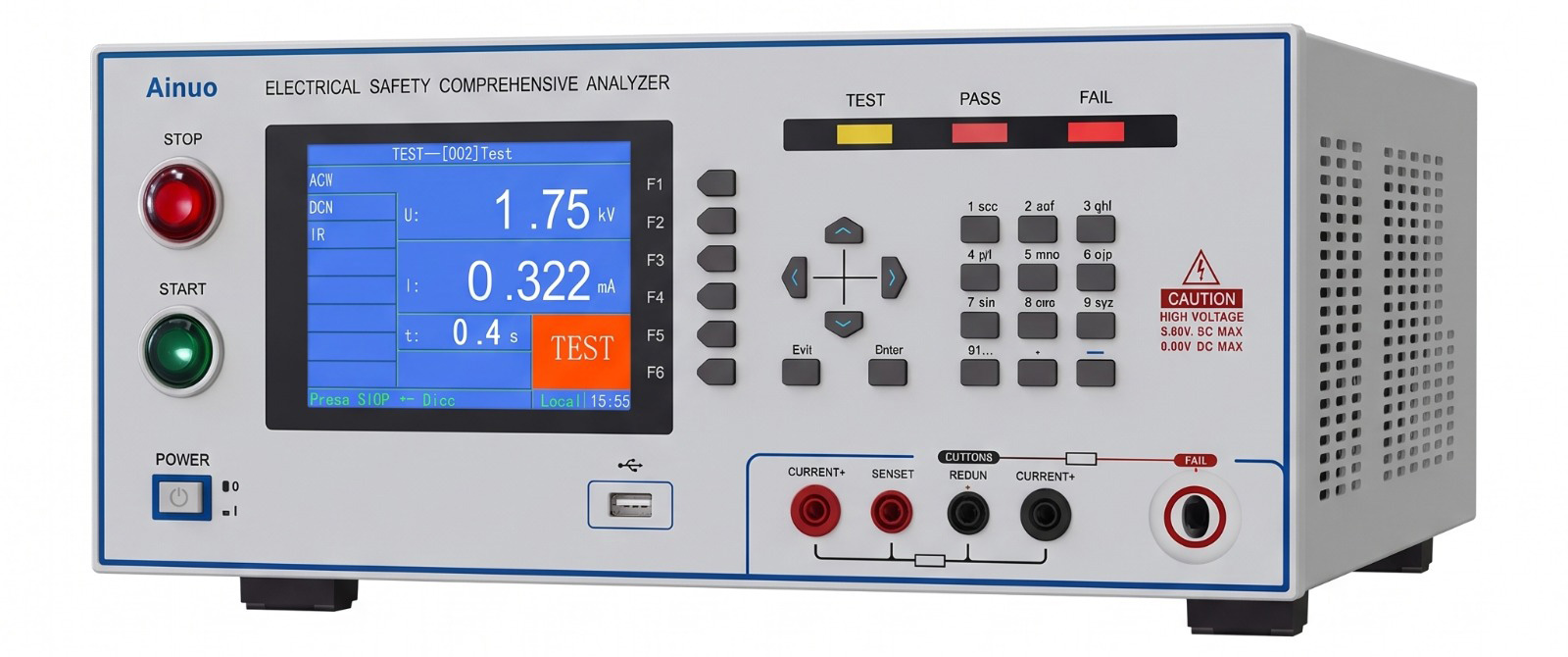

Existen dos variantes de equipo base: una con pantalla táctil TFT a color de 6,5″ para operación manual autónoma en banco, y otra sin display concebida para integración en sistemas automáticos controlados por PC o PLC.
La interfaz digital incorporada dispone de entradas para inicio, parada y control remoto, y de salidas de estado (OK, corriente excesiva, fallo de sistema, HV activa), lo que facilita la comunicación con autómatas y sistemas de supervisión.
El diseño modular permite incorporar internamente hasta ocho tipos de módulos de expansión distintos sin necesidad de sustituir el equipo base, protegiendo la inversión ante futuros cambios de requisitos.
El sistema se suministra con un ecosistema completo de accesorios homologados: sondas de alta tensión, sondas de conductor de protección, cajas de adaptación, pulsadores de inicio, control bimanual y balizas luminosas conformes a EN 50191 / VDE 0104.
Están disponibles tres tipologías de cabina de ensayo para proteger al operario: apertura manual con cubierta de metacrilato, apertura neumática vertical y cabina doble de intercambio en lados alternos para ciclos de producción mínimos.
El equipo acepta sondas de alta tensión con cables de 2 m y 6 m, homologadas hasta 8 kVAC / 10 kVDC, y sondas PE con sensor de cuatro hilos activadas automáticamente por presión de la punta.
El conector de sistema de 7 polos (hasta 15 kV ef. / 25 A) permite conectar adaptadores externos, cajas de adaptación y matrices de conmutación para la conexión de objetos bajo prueba de diversas configuraciones.
Disponible con certificado de calibración de fábrica con protocolo incluido, garantizando la trazabilidad metrológica requerida en entornos de producción y aseguramiento de calidad.

Opciones destacadas

Módulo de alta tensión DC: extiende la capacidad de ensayo hasta 6.000 VDC con corrientes de 0 – 1/10/100 mA; necesario como base para el módulo de resistencia de aislamiento.
Módulo de resistencia de aislamiento: medida en tres rangos (1, 10 y 100 MΩ) con tensión de prueba hasta 6.000 VDC; error de medida desde el 1% a 1.000 V; requiere el módulo DC instalado.
Módulo de limitación de corriente de seguridad: limita la corriente de salida máxima (p. ej. 3 mA AC a 300–5.000 VAC) para entornos donde se requiere una protección adicional del operario.
Módulo de retroalimentación de tensión: permite verificar que la tensión real en el objeto bajo prueba se mantiene en el rango 70–100% del valor programado; instala dos tomas HV adicionales en el panel trasero.
Módulo burn-mode: desactiva el disparo por sobretensión para aplicaciones de diagnóstico y localización de fallos en condiciones controladas.
Módulo de salidas digitales adicionales: proporciona seis salidas digitales extra para activar una matriz de conmutación externa, útil en bancos con múltiples puntos de conexión.
Módulo Ethernet / Módulo USB: interfaces alternativas al RS-232C de serie para integración en red industrial o conexión directa con PC sin puerto serie.
Cabina doble de intercambio alterno: permite cambiar el objeto bajo prueba en una cámara mientras el ensayo se ejecuta en la otra, reduciendo el tiempo de ciclo al mínimo (variante específica de cabina).
Carro móvil TaMo: bastidor sobre ruedas (dos con freno) con capacidad hasta 250 kg, guías para alojamiento 19" y soportes para sondas y cables; configura el sistema como puesto de ensayo portátil.
Software de control y gestión: paquete de licencia individual con editor de planes de ensayo, secuenciador automatizado, registro y exportación de medidas, gestión de usuarios con contraseña y protocolo de impresión.

Aplicaciones

Fabricación de electrodomésticos y aparatos de línea blanca

Ensayo de rigidez dieléctrica y continuidad del conductor de protección en cada unidad al final de línea de producción, conforme a las normas de seguridad de producto aplicables.

Fabricación de herramienta eléctrica y pequeño aparato eléctrico

Verificación sistemática del aislamiento y la puesta a tierra en taladros, amoladoras, aspiradoras y similares antes de su expedición.

Industria de maquinaria y cuadros eléctricos

Validación de la seguridad eléctrica de máquinas y armarios de control antes de su puesta en servicio o tras intervenciones de mantenimiento correctivo.

Fabricación de equipos de iluminación y componentes eléctricos

Comprobación de la integridad dieléctrica en luminarias, reactancias y fuentes de alimentación, tanto en producción en serie como en muestreo de calidad.

Integradores OEM y automatización industrial

Integración de la variante sin display en células de ensayo automáticas controladas por PLC o SCADA, con comunicación serie, Ethernet o USB y señalización digital de resultado.

Laboratorios de ensayo, calibración y certificación

Realización de ensayos de seguridad eléctrica con registro trazable de resultados, protocolo de calibración de fábrica y gestión de datos por software.

Sector de equipos médicos y electromedicina

Ensayo de rigidez dieléctrica en dispositivos eléctricos médicos en entornos donde la documentación y la repetibilidad de los ensayos son requisitos regulatorios.
